При планировании системы распределения электроэнергии выбор правильного трансформатора является критически важным решением, влияющим на безопасность, надежность, общую стоимость владения и осуществимость проекта. В сегменте средневольтных и мощных систем основными конкурентами являются сухие и масляные трансформаторы. Хотя оба типа выполняют одну и ту же основную функцию – изменение уровня напряжения, их существенные конструктивные различия делают каждый из них подходящим для определенных областей применения.
В этом руководстве подробно рассматриваются ключевые характеристики, преимущества и ограничения каждого типа, чтобы помочь вам сделать осознанный выбор для вашего следующего проекта.

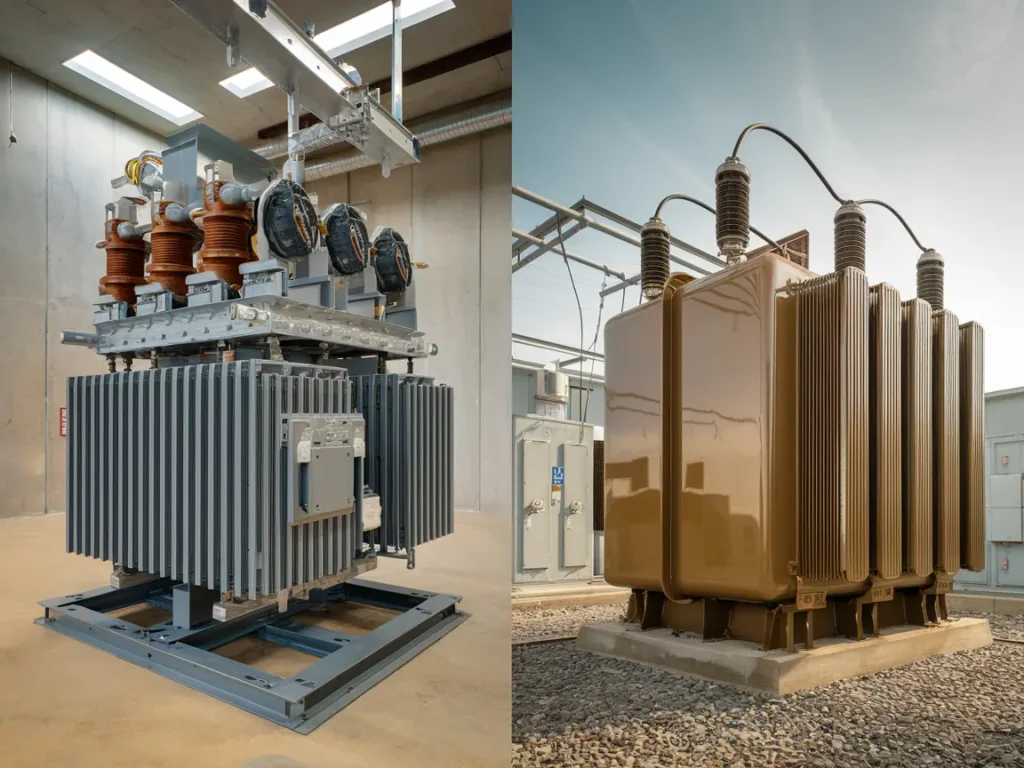

Основные технологии и строительство

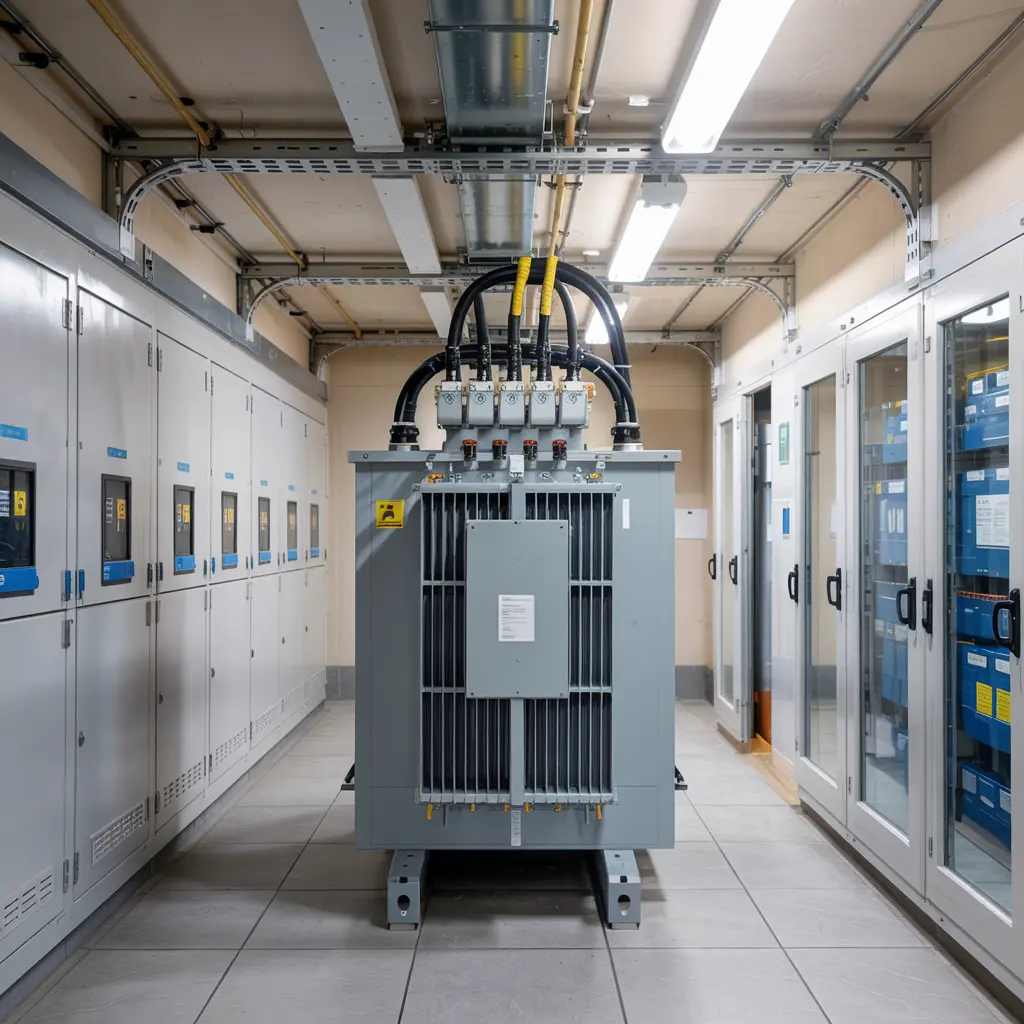

В трансформаторах сухого типа для охлаждения и изоляции сердечника и обмоток используется воздушная или твердая изоляция (например, эпоксидная смола или вакуумная пропитка под давлением). Они часто размещаются в вентилируемом корпусе.
В трансформаторах масляного типа сердечник и обмотки погружаются в диэлектрическое изоляционное масло, обычно находящееся в герметичном стальном резервуаре. Масло действует как изолятор и охлаждающая жидкость, рассеивая тепло через радиаторы.
Key Comparison Factors
| Особенность | Сухой трансформатор | Трансформатор с масляным охлаждением |
|---|---|---|
| Охлаждающий/изоляционный материал | Воздух, эпоксидная смола, литая катушка | Минеральное или синтетическое масло |
| Пожарная безопасность и экологические рискиПожарная безопасность и экологические риски | Повышенная безопасность. Невоспламеняющаяся изоляция исключает риск возгорания или разлива нефти. Идеально подходит для помещений с большим скоплением людей. | Требуется локализация. Нефть легковоспламеняема и представляет опасность разлива. Требуются хранилища, дамбы и системы пожаротушения внутри помещений. |
| Местоположение и пространство | Гибкие возможности установки внутри помещений. Может быть размещен непосредственно в электрощитовых, подвалах или рядом с нагрузкой. Экономия на затратах на кабель. | Как правило, это наружные/специально оборудованные хранилища. Они лучше всего подходят для наружных подстанций или огнестойких внутренних помещений из-за риска воздействия масла. |
| Эффективность и потери | Несколько более высокие потери холостого хода и под нагрузкой. КПД очень хороший, но в целом ниже, чем у аналогичных маслонаполненных агрегатов. | Повышенная эффективность. Снижение эксплуатационных потерь благодаря превосходным охлаждающим свойствам масла, что приводит к снижению долгосрочных затрат на энергию. |
| Перегрузочная способность | Ограниченные возможности. Воздушное охлаждение менее эффективно при длительных перегрузках. | Отлично. Теплоемкость масла обеспечивает лучшую устойчивость к кратковременным перегрузкам. |
| Обслуживание | Низкий уровень. В основном включает в себя очистку, проверку соединений и мониторинг вентиляторов охлаждения. Анализ масла не проводится. | Регулярно и критически важно. Требуется периодический отбор проб масла, тестирование (диэлектрическая прочность, влажность, анализ растворенных газов), фильтрация и проверка на наличие утечек. |
| Первоначальные затраты | Как правило, значения для эквивалентных показателей выше из-за дорогостоящих изоляционных материалов. | Как правило, более низкая первоначальная стоимость покупки. |
| Срок службы и надежность | 20-30 лет. Чувствителен к условиям окружающей среды (пыль, влага, агрессивные среды). | 30-40+ лет. Проверенная, надежная технология. Защищенные внутренние компоненты менее подвержены воздействию загрязнений окружающей среды. |
| Уровень шума | Может быть громче; вентиляторы охлаждения усиливают слышимый шум. | Более тихая работа; резервуар заглушает шум от активной зоны. |
| Номинальная мощность и напряжение | Как правило, мощностью до ~30-35 МВА и напряжением до 66 кВ. Широко используются в системах среднего напряжения. | Может быть построена для гораздо более высоких номинальных мощностей (сотни МВА) и сверхвысоких напряжений (ВН/СВН). Стандарт для крупномасштабных линий электропередачи. |
Как выбрать: подбор трансформатора в соответствии с потребностями проекта
Используйте эту схему принятия решений для выбора:
Выбирайте трансформатор сухого типа, если ваш проект включает в себя:
Внутренние установки: Коммерческие здания (высотки, больницы, аэропорты, центры обработки данных), производственные предприятия, туннели, подземные сооружения.
Пожарная безопасность имеет первостепенное значение: Места со строгими противопожарными нормами, скопления людей или места, где загрязнение окружающей среды недопустимо.
Меньшие затраты на техническое обслуживание: Объекты без специализированных бригад по техническому обслуживанию подстанций.
Меньшая плотность нагрузки и близость к нагрузке: Размещение трансформатора вблизи электрических щитов снижает потери в распределительной сети.
Если ваш проект включает в себя: выбирайте трансформатор с масляным охлаждением.

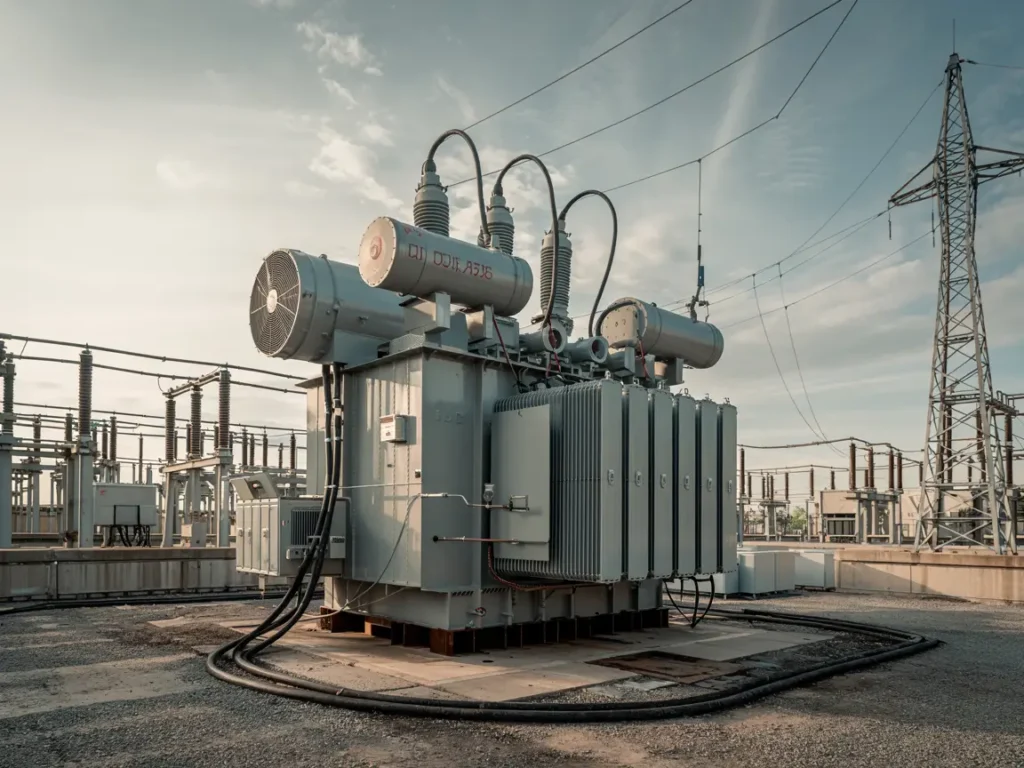

- Наружные подстанции: Распределение электроэнергии в коммунальных предприятиях, промышленные предприятия с открытыми площадками, электростанции, использующие возобновляемые источники энергии (солнечная/ветровая).
- Высокие требования к мощности и напряжению: Проекты, требующие мощности более 30 МВА или первичного напряжения выше 66 кВ.
- Экономическая эффективность при высоких нагрузках: В случаях, когда более низкая первоначальная стоимость и более высокая эффективность оправдывают необходимость использования защитных систем.
- Адреса: Суровые условия эксплуатации (на открытом воздухе): Герметичный резервуар обеспечивает превосходную защиту от влаги и загрязнений.
- Проверенная, долгосрочная надежность: Области применения, где приоритетом является многолетний срок службы с использованием проверенных технологий.
Перспектива совокупной стоимости владения (TCO)
Не стоит ограничиваться только первоначальной ценой. Хотя установки сухого типа часто имеют более высокую первоначальную стоимость, они позволяют значительно сэкономить на установке (отсутствие колодцев/башен) и техническом обслуживании. Установки с масляным охлаждением, имеющие более низкую первоначальную стоимость, могут повлечь за собой более высокие затраты на протяжении всего срока службы на строительные работы (колодцы), утилизацию нефти и более интенсивное техническое обслуживание, но обеспечивают экономию за счет более высокой эффективности.
Заключение
There is no universal “best” transformer. The optimal choice is a direct function of your specific project Требования, местоположение, бюджет и профиль риска.
Приоритет — безопасность, размещение внутри помещений и снижение затрат на техническое обслуживание? Сухой трансформатор, вероятно, станет вашим решением.
Нужна высокая мощность, высокая эффективность для наружной установки и возможность технического обслуживания? Масляный трансформатор остается надежным и экономичным вариантом.
Для ответственных применений всегда консультируйтесь с квалифицированным инженером-электриком или специалистом по трансформаторам для проведения детального анализа, адаптированного к потребностям жизненного цикла вашего проекта.
