Описание
Характеристики продукта

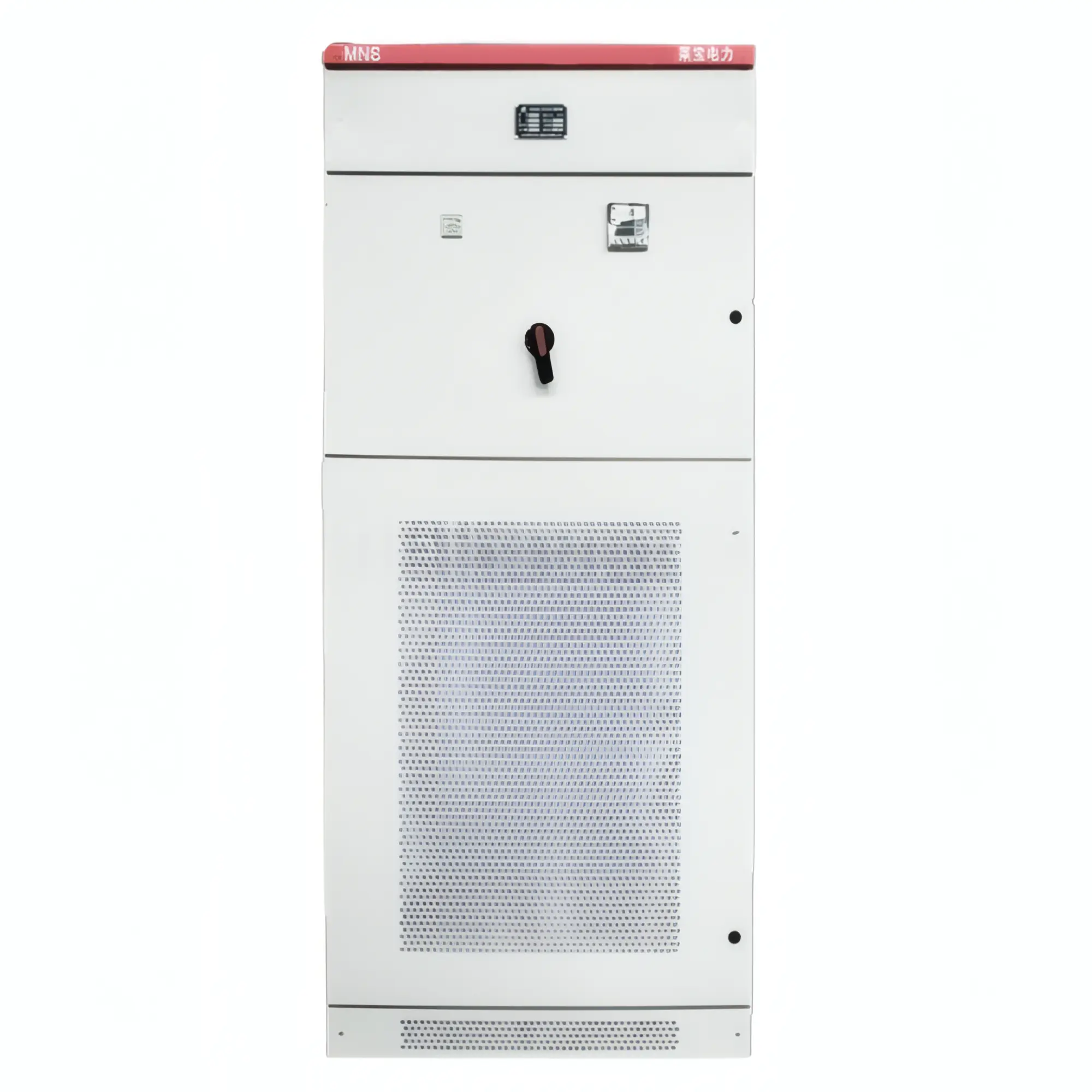

Активный фильтр мощности серии доступен в настенном и стоечном исполнении и состоит из большого 7-дюймового монитора и модуля APF. Система человеко-машинного интерфейса большого 7-дюймового монитора используется для настройки и запроса общей информации о шкафу, обеспечивая как локальное, так и удаленное управление.
В нем используется внешний трансформатор тока для определения тока нагрузки в реальном времени. Его внутренний DSP вычисляет и извлекает гармонические составляющие тока нагрузки, затем посылает ШИМ-сигнал на внутренний IGBT для управления инвертором с целью генерации гармонического тока, равного по величине, но противоположного по направлению гармоническому току нагрузки, и вводит его в электросеть для осуществления фильтрации.
Модуль и устройство, как активный фильтр мощности, обеспечивают фильтрацию, подавление резонанса, динамическую компенсацию, оптимизацию качества электроэнергии и энергосбережение. Изделие имеет модульную конструкцию, позволяющую как полную сборку, так и настенный монтаж. Оно компактно, экономит место, легко устанавливается и эксплуатируется. Модуль и устройство активного фильтра мощности могут фильтровать гармоники в трехфазных трехпроводных и трехфазных четырехпроводных сетях. Установленные параллельно рядом с шиной распределительной системы или электрооборудованием, они могут фильтровать гармоники от 2-го до 50-го порядка, достигая степени удаления гармоник более 95%.
Функция активной фильтрации: Автоматически и в режиме реального времени отслеживает и устраняет все гармоники в сети, повышая безопасность оборудования, снижая потери оборудования, соответствуя национальным стандартам, обеспечивая управляемость и быстрое реагирование.
Функция подавления системного резонанса: эффективность компенсации не зависит от колебаний частоты сети, а характеристики фильтрации не зависят от системного импеданса, что исключает риск резонанса с системным импедансом; Функция динамической компенсации: она позволяет не только контролировать гармоники, но и компенсировать реактивную мощность, подавлять колебания напряжения и мерцание. Компенсация может осуществляться как для отдельных источников гармоник, так и для нескольких источников одновременно.
Функция улучшения коэффициента мощности системы: благодаря компенсации гармоник и реактивной мощности в реальном времени, она улучшает коэффициент мощности системы, снижает потери и повышает эффективность использования оборудования, тем самым обеспечивая энергосбережение.
3. Основная схема имеет трехуровневую топологию с частотой переключения более 20 кГц. Она отличается широким диапазоном фильтрации гармоник, высокой скоростью отклика, модульной конструкцией для простоты расширения и обслуживания, минимальным размером модуля, удобным комбинированием и применением, а также простотой эксплуатации и обслуживания. Она может эффективно фильтровать гармоники при различных условиях нагрузки.
Технические параметры
●Номинальное рабочее напряжение: AC380V±20%; <10 мс;
● Рабочая частота: 50 Гц±5%;
● Перегрузочная способность: 1,2 раза больше перегрузки при 1 мин;
● Частота переключения: 20 кГц;
● Время полного отклика: <10 мс;
● Потери мощности: ≤2,5%;
● Шум: ≤60 дБ;
● Способ связи: 2-канальный интерфейс связи 485 (поддерживает беспроводную связь GPRS/WIFI)
● Эффект компенсации дисбаланса: При достаточной мощности дисбаланс тока после компенсации составляет менее 3%;
● Эффект фильтрации: Диапазон фильтрации 2–50 раз; При достаточной мощности коэффициент компенсации не ниже требований GB/T 14549-1993;
● Среднее время безотказной работы (MTBF): ≥100 000 часов.
Технические преимущества
●Технология обнаружения тока, основанная на теории мгновенной реактивной мощности, обеспечивает быстрое и точное обнаружение гармонических токов; динамическая компенсация гармонических токов достигается за счет оптимизированного управления широтно-импульсной модуляцией (ШИМ); прямое управление током максимизирует эффект фильтрации и компенсации фильтра без перегрузки.
● Интеллектуальное измерение и управление с помощью DSP: В качестве ядра всего блока управления используется 32-битный DSP-чип с высокой вычислительной мощностью, обеспечивающий точное и эффективное обнаружение и компенсацию гармоник; он также обладает функциями интеллектуального мониторинга, гибкой работой устройства, четким отображением рабочих параметров и состояния, а также автоматической диагностикой неисправностей; и может быть расширен за счет коммуникационного интерфейса для фонового компьютерного мониторинга.
● Высокочастотный преобразователь: Полномостовой ШИМ-преобразователь генерирует компенсационный ток, а в основной схеме используются силовые IGBT-транзисторы, работающие на высокой частоте, что придает преобразователю характеристики малых размеров, высокой эффективности и высокой надежности.
Условия окружающей среды
●Высота над уровнем моря: менее 1500 метров;
● Температура окружающей среды: -20–+50℃;
● Относительная влажность: отсутствие конденсата на поверхности при средней максимальной относительной влажности самого влажного месяца 90% и средней минимальной температуре этого месяца 25℃;
● Место использования должно быть свободно от легковоспламеняющихся, взрывоопасных, коррозионных газов и жидкостей, а также других опасных веществ; Сейсмическая активность: ниже 6;
● Уровень загрязнения: ниже III класса.
Примечание: Другие особые условия использования и условия окружающей среды могут быть адаптированы нашей компанией.
