Характеристики продукта

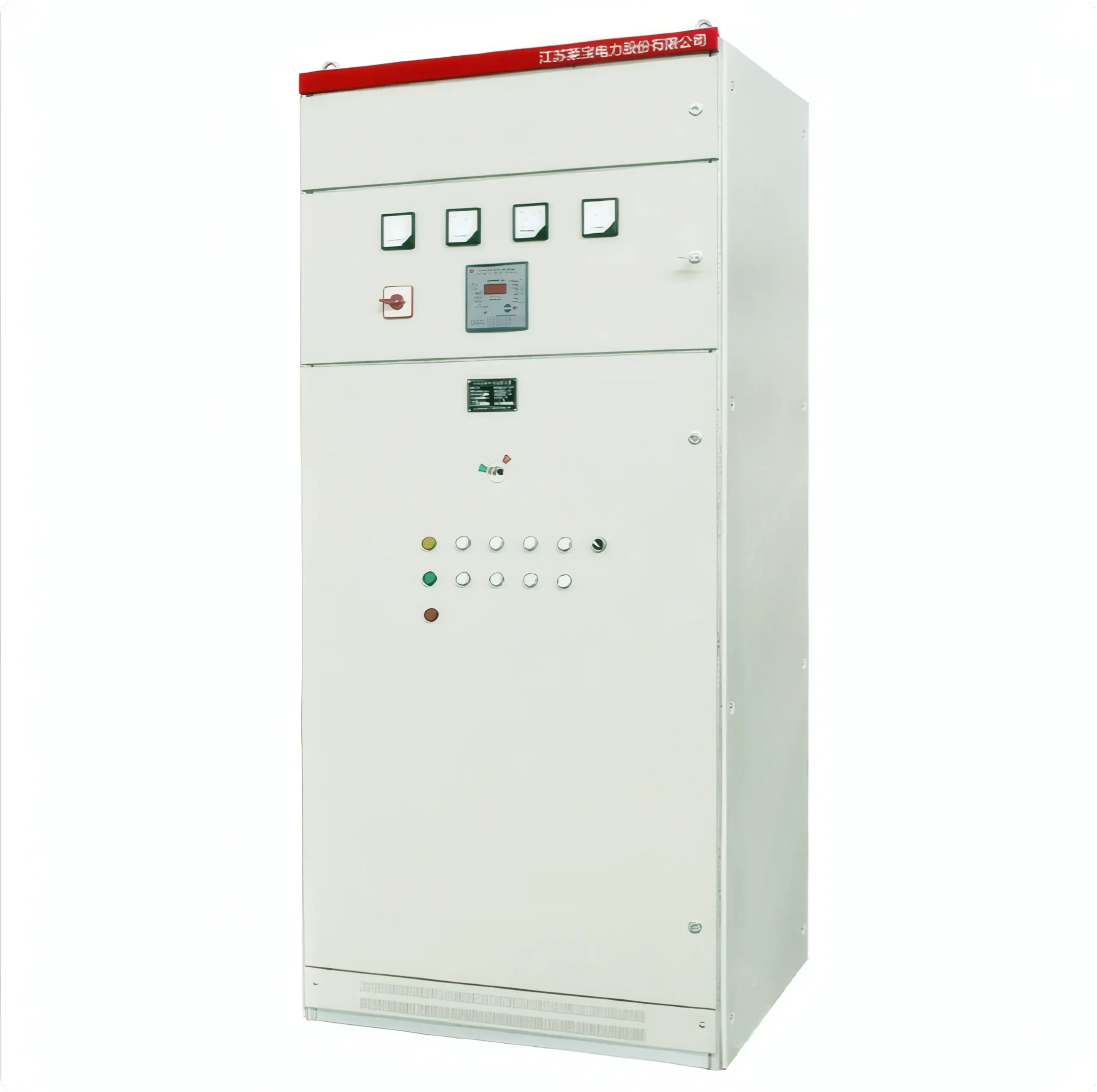

Данная серия низковольтных пассивных фильтрующих устройств состоит из фильтрующих конденсаторов и фильтрующих реакторов, разработанных с учетом характеристик энергосистемы и гармонических нагрузок. Включение и выключение осуществляется с помощью специальных контакторов или тиристорных переключателей, а контроллер может управлять фильтрующими ветвями на основе коэффициента мощности. В серии низковольтных пассивных фильтрующих устройств используется профессиональное программное обеспечение для моделирования фильтров, оптимизированное для проектирования фильтров, что обеспечивает соответствие эффекта компенсации фильтра потребностям пользователя. Это улучшает качество напряжения питания, снижает потери, повышает коэффициент мощности, поддерживает благоприятную энергосреду и обеспечивает безопасную работу распределительных и электротехнических систем.

Области применения

Данная серия низковольтных пассивных фильтров подходит для промышленного применения, например, в выпрямлении, регулировании скорости вращения с регулируемой частотой, металлургическом и химическом электролизе, силовом электронном оборудовании; в транспортной сфере, например, в электрифицированных железных дорогах, метро и троллейбусах; в телерадиовещании, почтовых службах, телекоммуникациях, ИТ-индустрии, чувствительной к гармоническим помехам; а также в приложениях со строгими требованиями к качеству электроэнергии, таких как конференц-центры, коммерческие здания и больницы.

Характеристики производительности

●Устройство в основном состоит из компенсирующих фильтрующих конденсаторов, фильтрующих реакторов, автоматических выключателей, предохранителей, контакторов (или тиристорных переключателей), а также блоков управления и защиты. Специализированные фильтрующие ветви формируются в соответствии с основными гармониками энергосистемы, например, широко используемые ветви фильтрации 3-го, 5-го, 7-го и 11-го порядков. Схема проектируется в соответствии с целевым коэффициентом мощности.

● Контроллер имеет функцию мониторинга трансформатора с высокой точностью дискретизации. Он использует профессиональный метод проектирования защиты от гармоник, позволяющий точно анализировать содержание каждой гармоники в условиях сильного гармонического воздействия, точно измерять фазовый угол напряжения и тока, а также точно рассчитывать реактивную мощность.

● Фильтрующее устройство спроектировано и смоделировано с использованием передового компьютерного программного обеспечения, что обеспечивает значительный эффект фильтрации. Мы можем разработать решения, адаптированные к конкретным требованиям заказчика, обеспечивая оптимальную компенсацию коэффициента мощности и характеристики фильтрации гармоник.

● После ввода фильтра в эксплуатацию качество электроэнергии значительно улучшается. Он отфильтровывает гармоники, уменьшает колебания напряжения и подавляет мерцание напряжения, повышает стабильность и качество напряжения, а также увеличивает коэффициент мощности до более чем 0,95, что приводит к значительным экономическим выгодам.

● Мы используем комплексную систему управления и защиты с полным набором защитных функций, включая защиту от перегрузки по току, мгновенную защиту от перегрузки по току, защиту от перенапряжения, защиту от пониженного напряжения и защиту от несимметричного тока, обеспечивая безопасную и надежную работу.

● Для быстро меняющихся, мощных нагрузок мы можем использовать электронное переключение для достижения динамической компенсации фильтрации в реальном времени. Количество и мощность фильтрующих ветвей варьируются в зависимости от характеристик нагрузки пользователя.

● Мы можем выбрать трехфазную общую компенсацию, трехфазную раздельную компенсацию или их комбинацию в зависимости от характеристик трехфазной сбалансированной или несимметричной нагрузки. Наша модульная конструкция обеспечивает аккуратную и единообразную сборку, упрощая замену и техническое обслуживание.

Технические параметры

● Номинальное напряжение: 400 В, 660 В, 750 В, 1000 В

● Номинальная частота: 50 Гц

● Номинальная компенсационная мощность: менее 500 кВар/корпус

● Коэффициент фильтрации гармоник: до 60%, полностью соответствует национальным стандартам

● Устойчивость к перенапряжению: обеспечивает длительную работу при напряжении, в 1,1 раза превышающем номинальное, на промышленной частоте

● Устойчивость к перегрузке по току: обеспечивает длительную работу, если перегрузка по току не превышает 1,3 раза номинальный ток

● Способ подключения конденсатора: фильтрующая ветвь подключается в конфигурации «Y» или «△».

● Погрешность измерения: Напряжение: ±0,5%, Ток: ±1,0%, Реактивная мощность: ±1,0%

● Метод переключения: Автоматическое переключение на основе коэффициента мощности

● Задержка переключения: Регулируемая от 0 до 999 секунд.

Операционная среда

● Температура окружающей среды: от -5℃ до +40℃ Влажность: 0–50%

● Высота над уровнем моря: ≤2000 м

● Экологические требования: Отсутствие масляной пыли, коррозионных, легковоспламеняющихся и взрывоопасных газов

● Примечание: Возможна индивидуальная настройка для других специальных применений и условий окружающей среды.

Введение в основные компоненты

●Интеллектуальный блок управления и защиты: на основе технологии цифровой обработки сигналов он выполняет расчет реактивной мощности на основе собранных параметров, интеллектуально оптимизирует схемы переключения и выдает сигналы управления переключением с использованием кодированного или циклического методов переключения. Он отличается высокой скоростью отклика, высокой производительностью в реальном времени и быстрой компенсацией для повышения коэффициента мощности и стабильности работы системы распределения электроэнергии. Большой ЖК-дисплей отображает различные электрические параметры, такие как напряжение системы, ток, коэффициент мощности, гармоники, активная и реактивная мощность. Передача данных и удаленный мониторинг осуществляются через коммуникационные порты RS232/RS485.

● Тиристорный переключатель: тиристорный переключатель использует высокоэффективные тиристорные элементы для создания бесконтактного электронного переключателя. Он отличается быстрым откликом, низким износом, отсутствием шума и бесшовным подключением конденсаторных батарей к электросети. Он плавно и динамично переключает конденсаторные батареи при постоянном напряжении и нулевом токе, обеспечивая бесшовное, бесперебойное и переходное переключение; преодолевая переходные процессы, возникающие при переключении конденсаторов в традиционных устройствах компенсации реактивной мощности, и предотвращая перегрев и вздутие конденсаторов.

● Фильтрующие конденсаторы и реакторы. Состоящие из последовательно соединенных фильтрующих конденсаторов и реакторов с точно рассчитанным согласованием импеданса, они предотвращают параллельный резонанс и фильтруют гармоники. Эффективно фильтруют токи 3-й, 5-й, 7-й и более высоких гармоник. Фильтрующие конденсаторы являются самовосстанавливающимися, экологически чистыми и огнестойкими силовыми конденсаторами с разрядными резисторами, устройствами защиты от перенапряжения и перегрузки по току. Фильтрующие реакторы специально разработаны и подвергаются строгому контролю допусков, имеют класс изоляции H (185℃). Они стабильно работают в течение длительного времени при напряжении, в 1,1 раза превышающем номинальное, и токе, в 1,3 раза превышающем номинальное, демонстрируя низкий уровень шума, низкое повышение температуры, хорошую линейность и длительный срок службы. Они также ограничивают пусковой ток и рабочее перенапряжение, продлевают срок службы силовых конденсаторов и обеспечивают безопасную работу электрооборудования.
